Инженерные системы в модульных зданиях: отопление, вентиляция, электрика
Инженерные сети в модульном здании — это основа нормальной эксплуатации. От электрики, отопления в модульных зданиях, вентиляции, водоснабжения и канализации зависят комфорт людей, безопасность оборудования, срок службы отделки и скорость запуска объекта.
В модульной технологии часть инженерии выполняется на производстве: кабели, трубы, закладные, вводные узлы и точки подключения готовятся заранее. На площадке остается выполнить монтаж коммуникаций, соединить блоки и провести пусконаладку.
Особенности инженерных сетей в модульных конструкциях
Главное отличие модульного объекта — заводская готовность инженерии. В блоке можно заранее установить щиток, подготовить схему разводки, кабельные трассы, разводку труб, места под бойлер, радиаторы, кондиционирование, вентиляционные каналы и сантехнику.
Если объект состоит из нескольких модулей, системы проектируются как единая сеть, нужно заранее понимать, где проходят силовые линии, водоснабжение, автономная канализация, система водоотведения, слаботочные сети и вентиляция.
Для больших комплексов, например, модульный городок, сети рассчитываются с запасом: учитывают количество пользователей, нагрузку на электрику модульных зданий, расход воды, отопление, интернет, сигнализацию и возможность расширения.
Отопление в модульных зданиях
Отопление в модульных зданиях подбирают по площади, утеплению, доступной мощности и режиму работы.
Электрическое отопление
Для небольших модульных помещений подходят конвекторы, инфракрасные обогреватели и теплый пол. Конвекторы удобны для офисных и бытовых модулей, ИК-панели — для локального прогрева, теплый пол — для санузлов и жилых зон.
Водяное отопление
Для постоянной эксплуатации часто выгоднее водяная система. Источником тепла может быть электрокотел, газовый котел или тепловой насос. Тепло распределяется через радиаторы, коллектор или контуры теплого пола. Электрокотел проще подключить, газовый котел выгоден при наличии газа, а тепловой насос интересен для энергоэффективных объектов.
Автономное и резервное отопление
Для удаленных площадок и строений типа строительные бытовки важно предусмотреть автономное или резервное отопление.
Вентиляция модулей
Вентиляция модулей влияет на качество воздуха, влажность и сохранность конструкции. В небольших технических помещениях иногда достаточно естественного воздухообмена, но для офисов, душевых, учебных классов, жилых и производственных блоков лучше проектировать принудительную систему.
Приточно-вытяжная вентиляция подает свежий воздух и удаляет отработанный. В санитарных блоках она убирает влажность и запахи, в офисах поддерживает микроклимат, в производстве помогает выводить тепло и загрязнения. Рекуперация воздуха окупается там, где объект работает постоянно и важно снизить теплопотери.

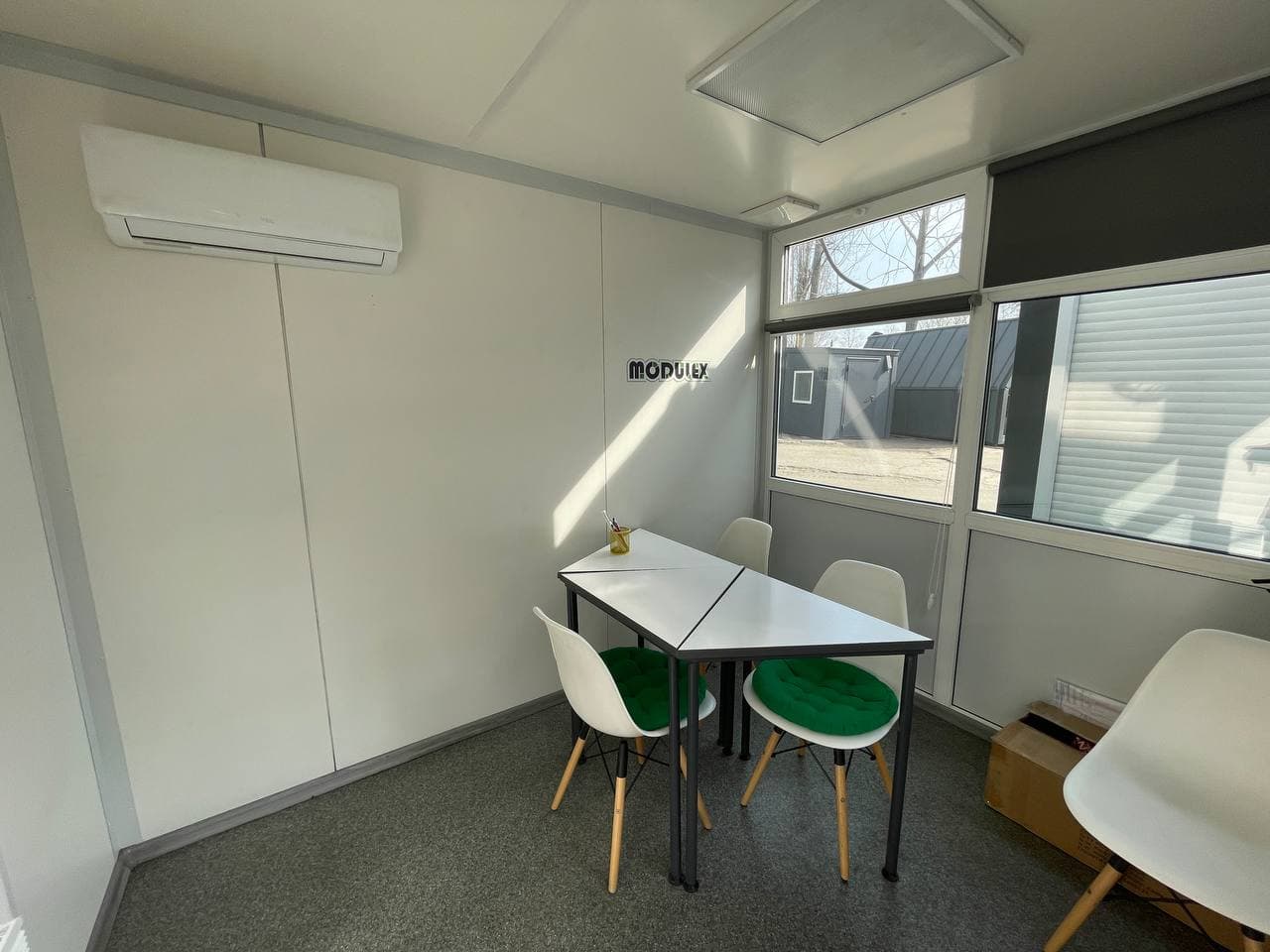

Кондиционирование в модульных зданиях подбирают по планировке: сплит-система для одного помещения, мульти-сплит для нескольких зон, канальная система для крупного объекта.

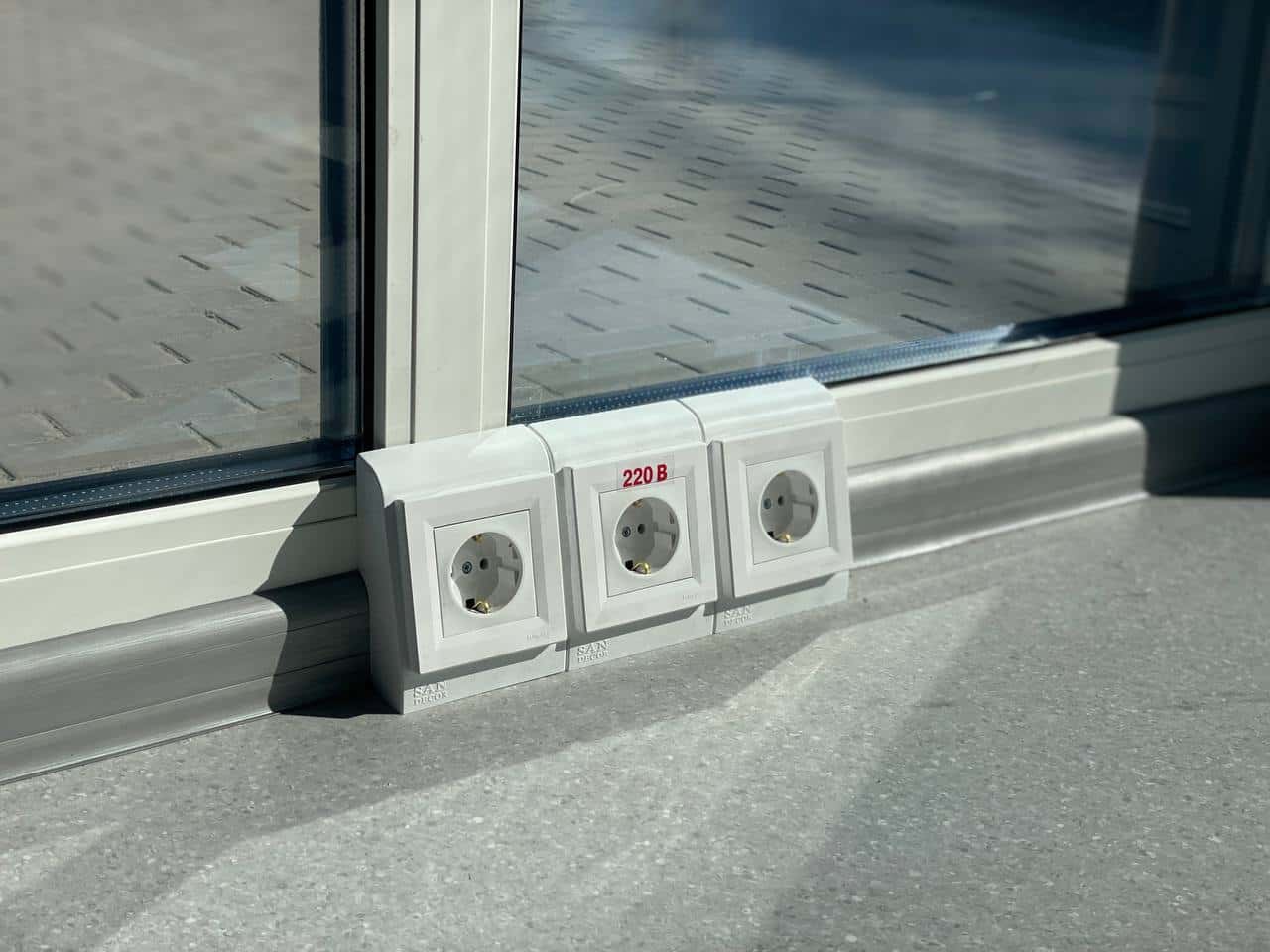

Электрика модульных зданий
Электрика модульных зданий начинается с расчета нагрузки. Учитываются:
- освещение;
- розетки;
- отопление;
- бойлер;
- насосная станция;
- вентиляция и кондиционеры;
- серверное или технологическое оборудование.

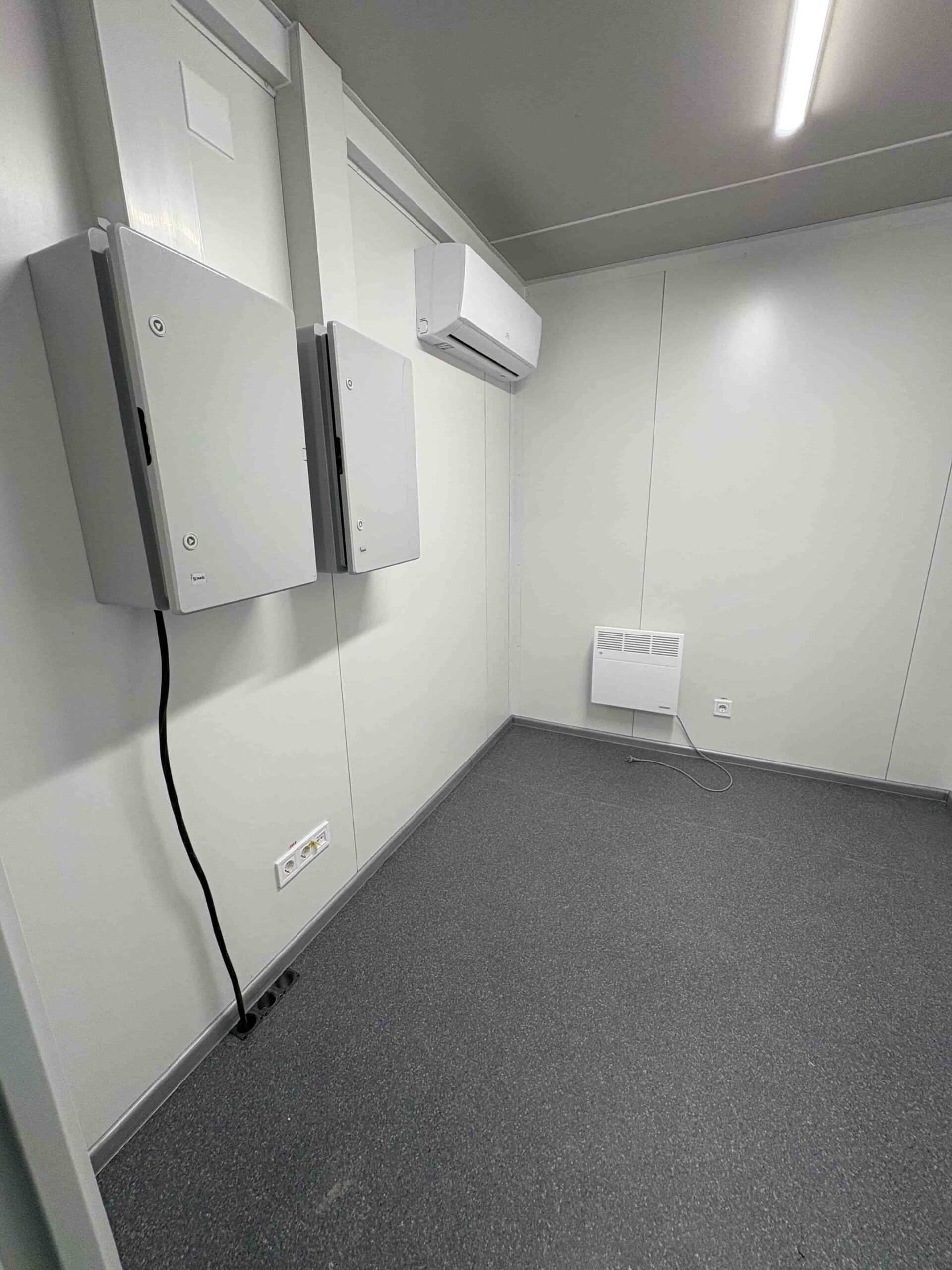

Базовая система включает вводной кабель, щиток, автоматы, УЗО, заземление и группы потребителей. Для сложных объектов дополнительно предусматривают молниезащиту, аварийное освещение и резервное питание.
Отдельный блок — слаботочные сети: интернет, СКС, видеонаблюдение, сигнализация, пожарная сигнализация, контроль доступа и элементы «умный дом». Их лучше заложить в проекте, а не добавлять после отделки.
Водоснабжение и канализация
Водоснабжение и канализация могут подключаться к центральным сетям или работать автономно. Если инфраструктура рядом, проектируются ввод воды, вывод стоков и внутренняя разводка. На удаленных объектах используют скважину, насосную станцию, накопительные емкости, септик, автономную канализацию или локальные очистные.
Для душевых, санитарных блоков и решений типа модульный туалет важно рассчитать уклоны, диаметр труб, вентиляцию стояков и доступ к ревизиям. В разводке применяют полипропиленовые трубы, металлопластик или медные трубы — выбор зависит от температуры, давления, бюджета и требований к надежности.
Монтаж коммуникаций: этапы и нюансы
Качественный монтаж коммуникаций начинается с проектной документации. В ней фиксируются нагрузки, трассы, схема разводки, закладные, вводные узлы, точки подключения и требования ДБН В.2.5.
Дальше часть работ выполняется на заводе. После доставки модулей на площадку проводится соединение сетей между блоками, подключение к внешним коммуникациям, проверка электрики, опрессовка труб, настройка автоматики и пусконаладка.
Типовые ошибки, которых нужно избегать:
- делать инженерные коммуникации без проекта;
- не считать электрическую мощность и запас по нагрузке;
- экономить на автоматах, УЗО и заземлении;
- не оставлять доступ к ревизиям;
- забывать об уклонах канализации и вентиляции влажных зон.
Последствия — перегрузки, запахи, конденсат и дорогие, а также длительные решения по исправлению ситуации.
Инженерные системы для разных типов модульных объектов
Модульные офисы требуют надежной электрики, интернета, вентиляции, кондиционирования и отопления. Важно сразу заложить рабочие места, СКС и запас мощности.
Модульный городок проектируется как комплекс с общим распределением воды, электричества, канализации, наружного освещения и резервных систем. Главная задача — стабильная работа при высокой нагрузке.
Быстровозводимые здания склады нуждаются в мощном освещении, электроснабжении, вентиляции, пожарной сигнализации и иногда отоплении. Инженерия зависит от категории склада и оборудования.
Строительство МАФ требует компактной схемы: свет, вода, канализация, кондиционер, охранная сигнализация и видеонаблюдение. Чем точнее проект, тем быстрее запуск.
Строительные бытовки должны быть простыми и ремонтопригодными. Важны отопление, освещение, розетки, заземление и возможность автономной работы.
Заказ модульного здания с инженерией «под ключ»
Модульное здание с инженерией «под ключ» — это согласованный проект, где все системы работают как единое решение.
Цена зависит от площади, назначения, уровня отделки, количества систем, мощности оборудования, способа подключения и требований к эксплуатации. Преимущество одного подрядчика в том, что проектирование, производство и монтаж не конфликтуют между собой.
Компания Artmetall разрабатывает и производит модульные здания с инженерными системами под конкретные задачи. Оставьте заявку в Artmetall, чтобы заказать модульное здание с инженерией «под ключ», получить расчет стоимости и комплектацию объекта под ваши задачи.
